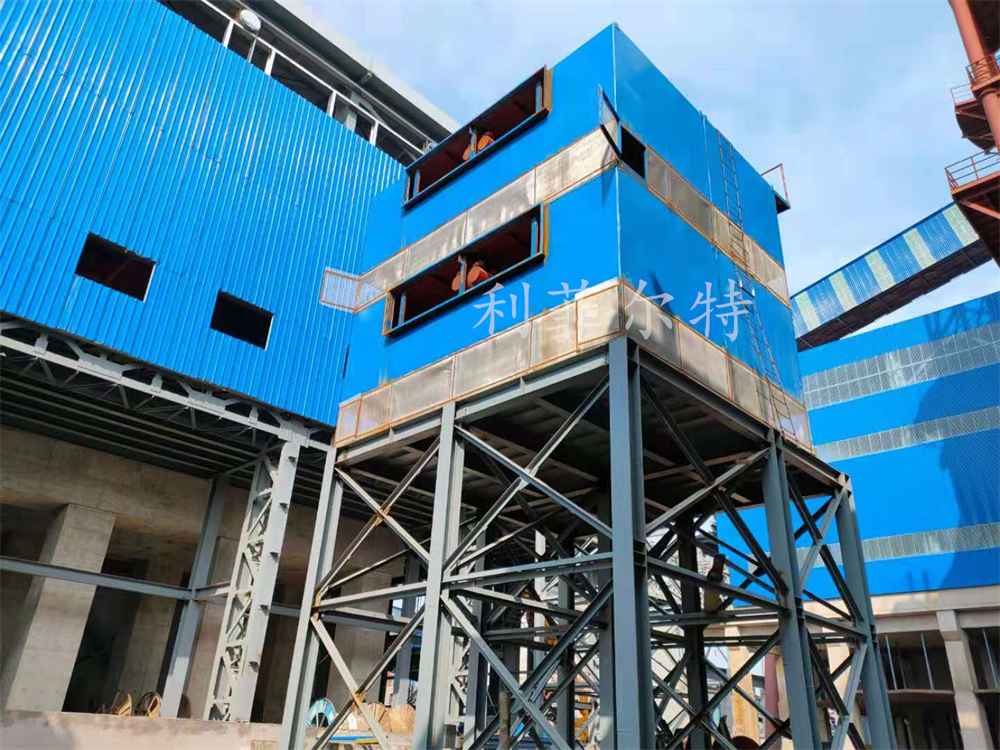

自潔式空氣過濾器是一種通過脈沖噴吹(反吹)技術,定期、自動地清除濾芯外表面所積灰塵的干式空氣過濾器。自潔式空氣過濾器通常由多個過濾單元(濾筒)組成,并配備一套由控制系統、脈沖電磁閥和壓縮空氣管路組成的自潔系統。
一、主要組成部分
1、過濾單元(核心):
濾筒/濾芯: 通常采用高效濾紙或聚酯纖維材料,折疊成星形以增大過濾面積。其過濾精度通常為1-5微米。
過濾室: 容納濾筒的腔體。
2、自潔系統:
脈沖電磁閥: 控制壓縮空氣的瞬間釋放。
文丘里管: 安裝在濾筒內部上方,利用文丘里效應,將少量壓縮空氣放大成一股強勁的、反向的清潔氣流。
壓縮空氣儲罐及管路: 提供清潔所需的動力源。
3、控制系統:
差壓傳感器/控制器(最關鍵的部分): 實時監測濾芯內外的壓力差(即阻力損失)。
PLC/定時器: 根據設定的程序(定壓差或定時)來觸發清灰動作。
4、結構件:
初效濾網/防雨罩: 阻擋較大的雜物、柳絮和雨水。
集塵斗/排灰閥: 收集被吹落的灰塵并定期排出。
主體框架: 支撐所有組件。
